기울어진 용지 공급 테이블은 고속 얇은 용지의 운반 및 위치 지정에 더 적합합니다.
전면 레이 4파인트 위치 지정은 4개 지점에서 개별적으로 조정되어 다양한 용지 조건에서 정확한 위치 지정에 적응할 수 있습니다.
첨단 기술을 사용하면 단일 치아 열의 위치를 보정 전후에 미세 조정하여 제품 처리 정확도 요구 사항을 충족할 수 있습니다.
최신 기술의 다판 병렬 캠 간헐 구동 메커니즘(수입 스플리터 및 수입 토크 클러치 채택).
높은 정밀도: 고급 다이 커팅 기술을 갖추고 있어 모든 절단이 정확하고 완벽함을 보장합니다.
고효율: 빠른 작동 속도로 대량 생산에 이상적입니다.
강력한 안정성: 견고한 구조로 장시간 연속 작동에 적합합니다.
지능형 작동: 간단하고 쉬운 작동을 위한 사용자 친화적인 제어판입니다.
다용성: 골판지, 카드지, 플라스틱 필름 등 다양한 재료의 다이커팅을 지원합니다.
해당 산업:
포장 제조(박스, 종이박스)
인쇄 후 처리
광고산업
판매 후 서비스:
설치 및 시운전 지원
평생 유지 보수가 포함된 1년 보증
연중무휴 기술 지원

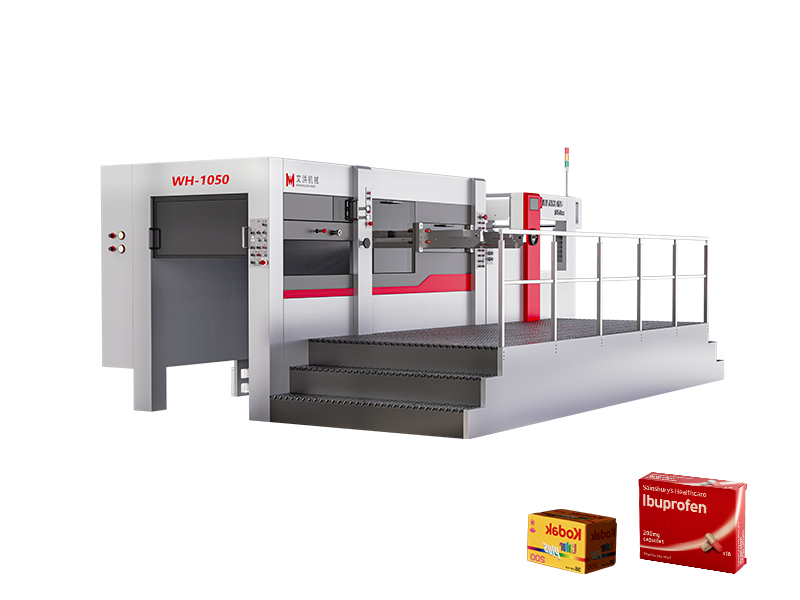

모델번호 | WH-1050 S(폐기물 제거 없음) | WH-1050SS (폐기물 제거 포함) | WH-1050SSR 다이 커팅 엠보싱 (폐기물 제거 포함) |
---|---|---|---|
최대 시트 크기 | 1050x750mm | 1050x750mm | 1050x750mm |
최소 시트 크기 | 400x360mm | 400x360mm | 400x360mm |
최대 절단 크기 | 1040x720mm | 1040x720mm | 1040x720mm |
최대 절단 압력 | 400톤 | 400톤 | 600톤 |
사료공급 | 80-2000g/m² 판지, 0.1-2mm 판지, 골판지 두께 ≤ 4mm | 80-2000g/m² 판지, 0.1-2mm 판지, 골판지 두께 ≤ 4mm | 80-2000g/m² 판지, 0.1-2mm 판지, 골판지 두께 ≤ 4mm |
최소 파지 마진 | 9.5mm | 9.5mm | 9.5mm |
최대 기계적 속도 | 8000장/시간 | 8000장/시간 | 8000장/시간 |
필요한 공기 공급 | 공기 압축기 토출량 0.36m³/Min – 사용자 제공 | 공기 압축기 토출량 0.36m³/Min – 사용자 제공 | 공기 압축기 토출량 0.36m³/Min – 사용자 제공 |
필요한 전력 | 20.0kw | 20.0kw | 45.0kw |
기계 중량 | 16톤 | 17톤 | 20톤 |
기계 차원 | L6.42W4.21H2.42m | L7.38W4.21H2.42m | L7.38W4.21H2.42m |
급지부
4흡입, 4급지 강력한 급지장치를 사용하여 용지공급이 안정적이고 부드럽습니다. 동시에 흡입 노즐의 높이와 각도도 그에 따라 조정될 수 있습니다.
개폐 준비 트롤리는 작업 효율성을 향상시킵니다.
경사형 용지 공급 테이블은 고속 얇은 용지의 운송 및 위치 지정에 더 적합합니다.
논스톱 종이 운송 리프팅 플랫폼 장치;
이매제어장치;
측면 위치 지정은 종이 품질에 따라 선택되고 전환이 쉬운 풀-푸시 이중 목적 측면 게이지 장치를 채택합니다.
수입된 고품질 부는 및 흡입 이중 목적 진공 펌프;
다이 커팅 섹션
터빈 크랭크는 팔꿈치형 고정밀 평면 다이커팅 하부 작업대를 구동합니다.
고정밀 평면 다이커팅 상부 작업대;
심장의 주요 부분(크랭크샤프트, 웜, 웜휠, 엘보 샤프트)은 모두 수입 고급 합금강으로 만들어졌습니다.
두 세트의 다이커팅 강판은 경도가 HRC45-47도이고 정확하고 내구성이 있으며 한쪽에 정렬된 잠금 장치를 사용합니다.
다이커팅 프레임용 공압식 잠금 시스템;
수입 공압 클러치/브레이크;
리프팅 및 후퇴 압력은 전기 디지털 디스플레이를 채택하고 다이 커팅 플랫폼의 높이 위치와 압력 톤수는 정확하고 작동하기 쉽습니다.
전면 위치 플랩은 4개 지점에서 미세 조정되어 다양한 용지 조건에서 정확한 위치에 적응할 수 있습니다.
첨단 기술을 채택하여 단일 치열 포지셔닝을 수행할 수 있습니다. 제품 처리 정확도 요구 사항을 충족하기 위해 전면 및 후면 미세 조정 보상이 가능합니다.
최신 기술 다중 조각 병렬 캠 간헐적 체인 전송 메커니즘(수입 분배기 및 수입 토크 클러치 사용)
고정밀 수입 종이 그리퍼 전송 체인;
7개의 수입 종이 그리퍼 행, 각각 10개의 가는 강철 종이 그리퍼 조각과 일치하는 치아 베개 포함;
종이 입구 및 출구, 종이 위치 감지 전기 눈;
대용량 인간-기계 인터페이스 LCD 디스플레이를 갖춘 전체 프로세스 전기 눈 모니터링으로 자세한 문제 해결 방법을 제공합니다.
심장 부품 강제 윤활 시스템은 0.75KW 냉각 순환 장치, 유압 표시 장치 및 유압 부족 경보 장치를 사용합니다.
메인 체인 윤활은 자동 체인 오일 장치를 채택합니다.
폐기물 제거 부문
삼중 조정된 폐기물 제거 장치는 조화롭고 정확하며 강력한 움직임을 가지며 다양한 특수 형태의 폐기물을 효과적으로 제거할 수 있습니다.
이중 서랍식 폐기물 제거의 상부 및 하부 금형은 신속하게 적재 및 하역이 가능하며 폐기물 제거 도구를 조정할 수 있습니다.
중간 프레임 폐기물 제거 템플릿은 조정이 쉽습니다.
상부 프레임은 전기 제어 리프팅 장치를 채택합니다.
표준 폐기물 제거 펀치와 탄성 이젝터가 완벽한 '펀치-풀' 동작으로 결합되었습니다.
종이수집과
완전 자동 주 및 보조 종이 수집 플랫폼은 작동이 쉽고 생산 효율성을 크게 향상시킵니다. 보조 종이 수집 플랫폼은 커튼형 상하 전환을 채택하여 작동이 매우 용이하고 소형 다판 제품에 더 적합합니다.
선택적 삽입 카운터;
그립 변속기 체인 텐셔너 완충 장치;
분할된 조정 가능한 브러시와 종이를 펴고 부는 장치를 사용하여 종이 수집 섹션의 완제품을 안정화합니다.
2014년에 설립된 Jiangsu Wenhong Machinery Co., Ltd.는 인쇄 기계 및 액세서리의 R&D, 생산 및 판매를 통합하는 하이테크 기업입니다. 자사 제품은 전 세계 70여 개국으로 수출됩니다. 이 회사는 포스트프레스 자동화 기계 및 장비 솔루션에 중점을 두고 있으며 기술 혁신을 주도하고 있습니다. 2024년에는 Wenhong Machinery는 Oyang Group에 인수되었습니다., 부직포 봉지 제조 기계, 종이 봉지 기계, 인쇄 기계 등의 생산을 전문으로 하는 회사입니다. 이번 인수를 통해 자원 통합을 촉진하고 글로벌 포장 기계 산업에서 양사의 경쟁력을 강화할 수 있을 것입니다.
Wenhong Machinery는 자동 다이 커터, 자동 플루트 라미네이터, 폴더 글루어 및 창 패치 기계를 제공하는 상자 변환 장비의 최고 제조업체 중 하나입니다. 우리는 상자 변환을 위한 원스톱 쇼핑을 제공합니다.
창립 이래로 우리는 기술 도입, 독립적인 혁신, 생산, 연구 및 연구의 결합이라는 개발 경로를 고수해 왔습니다. 전문 지능형 컬러 박스 포장의 완전 자동 생산 라인에 전념하고 있습니다. 이 제품은 높은 비용 성능과 높은 수익률로 국제 높은 표준의 생산 요구 사항을 충족합니다. 20년 이상의 지속적인 R&D와 혁신을 통해 우리는 국내외 중급 및 고급 포장 시장의 주요 공급업체가 되었으며 전 세계에 50개 이상의 마케팅 대행사를 설립했으며 자사 제품은 70개 이상의 국가에서 잘 판매되고 있습니다. 유럽, 미국, 동남아시아 등 지역.
